闡述電纜中高壓電纜內外屏蔽的作用是什么？
作者：特種電纜廠家 添加時間：2023-06-01 09:42:26

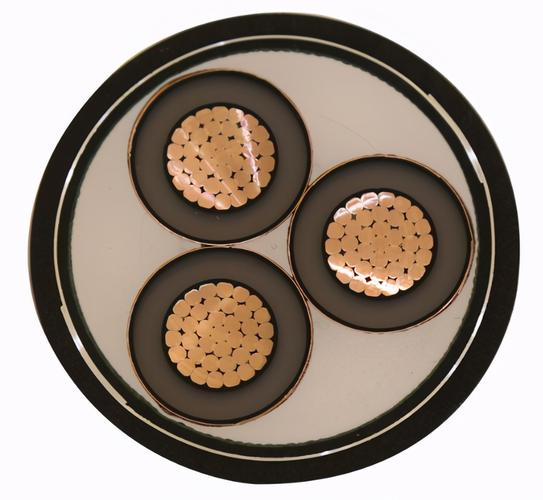

在電纜結構上的所謂“屏蔽”，實質上是一種改善電場分布的措施。電纜導體由多根導線絞合而成，它與絕緣層之間易形成氣隙，導體表面不光滑，會造成電場集中。
在導體表面加一層半導電材料的屏蔽層，它與被屏蔽的導體等電位并與絕緣層良好接觸，從而避免在導體與絕緣層之間發生局部放電，這一層屏蔽為內屏蔽層。
同樣在絕緣表面和護套接觸處也可能存在間隙，是引起局部放電的因素，故在絕緣層表面加一層半導電材料的屏蔽層，它與被屏蔽的絕緣層有良好接觸，與金屬護套等電位，從而避免在絕緣層與護套之間發生局部放電，這一層屏蔽為外屏蔽層。
沒有金屬護套的擠包絕緣電纜絕緣電纜，除半導電屏蔽層外，還要增加用銅帶或銅絲繞包的金屬屏蔽層，這個金屬屏蔽層的作用，在正常運行時通過電容電流；當系統發生短路時，作為短路電流的通道，同時也起到屏蔽電場的作用。
可見，如果電纜中這層外半導體層和銅屏蔽不存在，三芯電纜中芯與芯之間發生絕緣擊穿的可能性非常大。
